Je kunt zelf prima zonnepanelen monteren op je golfplatendak. Het is daarbij belangrijk om veilig te werken en de juiste voorzorgsmaatregelen te nemen. In dit artikel helpen we je op weg zodat je op je golfplaten zonnepanelen op een professionele manier kunt bevestigen.
Een goed legplan is essentieel voor een snelle en efficiënte installatie van de zonnepanelen. Als je er op het dak achter komt dat de zonnepanelen toch niet passen, dan kost dat erg veel tijd.
Op Google Maps kun je op een eenvoudige manier opmeten hoe breed je dak is. Klik met de rechter muisknop op het beginpunt van het dak en selecteer “Measure distance”. Klik vervolgens op het eindpunt van de meting en lees de afstand af.
De afmeting van het schuine deel van het dak kun je ook op Google Maps aflezen. De horizontale afstand H die je ziet op Google Maps moet dan gecorrigeerd worden voor de helling van het dak in graden. De lengte van het schuine deel van het dak S bereken je als volgt: S = H x cos(helling).
Als de maten van het dak zijn bepaald, kun je de zonnepanelen intekenen. Soms is de maat van het paneel erg belangrijk en past er van het ene paneel net eentje meer op het dak dan van het andere paneel.
De zonnepanelen kunnen zowel portrait (staand) als landscape (liggend) geplaatst worden. Het Clickfit EVO golfplatendak montagesysteem ondersteunt in principe beide oriëntaties. Je moet wel even goed uitkijken op welke manier de zonnepanelen bevestigd worden.
Voor de standaard montagebeugel worden de zonnepanelen namelijk altijd landscape geplaatst. Om deze montagebeugel te plaatsen draai je een bout van de dakplaat omhoog. Vervolgens schuif je de beugel eronder en je draait de bout weer aan.
Om de stokschroef te plaatsen wordt een bout van de dakplaten volledig verwijderd. Vervolgens wordt in het vrijgekomen schroefgat de stokschroef gedraaid. Als alle stokschroeven zijn geplaatst, kunnen de montagerails vervolgens horizontaal of verticaal worden gemonteerd. Tenslotte worden de zonnepanelen in portrait of landscape oriëntatie op de rails bevestigd.

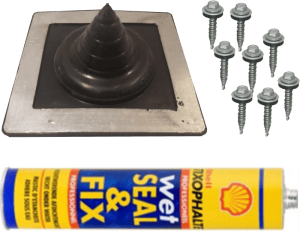

Om de DC kabels (of AC kabels in het geval van micro-omvormers) door het dak richting de omvormer te leiden, kun je deze dakdoorvoer voor staaldak en golfplatendak gebruiken. De dakdoorvoer wordt compleet geleverd met schroeven en bitumeuze kit om een waterdichte afwerking te realiseren. Deze tixophalte kit kan zelf onder natte omstandigheden worden gebruikt!
Een alternatief is dat je met flexbuis om de dakplaten heen door de gevel of onder de nok door naar binnen gaat.
Gebruik in het geval van DC kabels aparte doorvoeren voor de plus kabels en voor de min/aarde kabels. Het risico op schade door vlambogen wordt zo geminimaliseerd.
Zonnepanelen kunnen tot wel 25 jaar of langer meegaan. Het is daarom belangrijk dat het dak in goede staat is. Het is veel werk om de zonnepanelen te moeten verwijderen en opnieuw installeren voor onderhoud aan het dak. Zorg er daarom voor dat het dak in zeer goede staat is. Je bent er dan zeker van dat je zonnepanelen worden geplaatst op een golfplatendak dat geschikt is voor montage.
Werken op hoogte is gevaarlijk. Dat geldt ook voor daken van 2,5m hoog! Plaats daarom altijd een steiger en eventueel RSS dakrandbeveiliging. Zorg ervoor dat een ladder altijd recht staat en op een stevige ondergrond. Gebruik een laddermat voor extra stevigheid indien nodig.
Zeker jezelf met behulp van een veiligheidsharnas en een stevig bevestigd valkoord.
Het Esdec Clickfit EVO golfplatendak montagesyteem is erg eenvoudig te installeren en wordt geplaatst met behulp van slechts één veiligheids T30 torx bit. Dit bitje wordt standaard meegeleverd als je een Esdec Clickfit EVO golfplatendak montageset bij HelionEnergie.nl bestelt.
Wil je meer details lezen over hoe de installatie precies in zijn werk gaat? Lees dan de handleiding van het Esdec Clickfit EVO montagesysteem voor golfplatendak door.
