Voor het monteren van zonnepanelen op een staaldak biedt helionenergie het Esdec Clickfit EVO montagesysteem voor staaldaken in het assortiment. Dit praktische montagesysteem bestaat uit slechts een beperkt aantal onderdelen en is daardoor relatief voordelig, met name wanneer de zonnepanelen in landscape-oriëntatie worden geplaatst.
Een staaldak is opgebouwd uit platen die lijken op damwandprofielen. Om die reden wordt dit type dakplaat vaak aangeduid als een damwandplaat. De vorm van de doorsnede heeft een trapeziumvorm, waardoor deze platen ook bekendstaan als trapeziumplaten.
Wanneer isolatie nodig is, worden de staalplaten opgebouwd uit twee lagen met daartussen een harde isolatieschuimlaag. Dit type staalplaat wordt ook wel een sandwichpaneel genoemd.

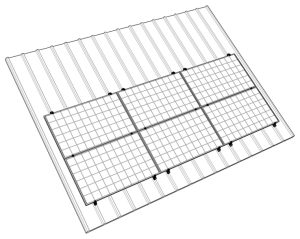

De gebruikelijke plaatsingsrichting van zonnepanelen op een staaldak is landscape, oftewel liggend. Dit komt doordat de ribben van de dakplaten van boven naar beneden lopen. Op deze ribben worden de landscape montageprofielen vastgeschroefd. Wanneer de montageprofielen in dezelfde richting als de ribben worden geplaatst, volstaan korte profielen. Hierdoor blijft het montagesysteem eenvoudig en zeer kostenefficiënt.

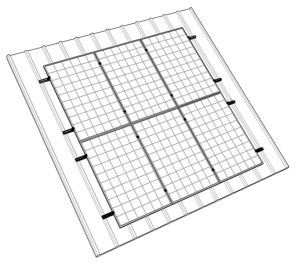

Wanneer gewenst is het ook mogelijk om zonnepanelen op een staaldak in portrait-oriëntatie te plaatsen, dus rechtopstaand.
Omdat zonnepanelen meestal aan de lange zijde worden geklemd, worden de portrait montageprofielen in dit geval horizontaal gemonteerd. Deze profielen moeten daarbij de ribben van de staalplaten overbruggen en zijn daardoor aanzienlijk langer dan de montageprofielen voor landscape plaatsing. Om die reden is de portrait uitvoering van het ClickFit EVO montagesysteem voor staaldaken duurder dan de landscape variant.
Optimizers en micro-omvormers worden onder elk afzonderlijk zonnepaneel gemonteerd. Doordat de standaard montageprofielen van het ClickFit EVO montagesysteem voor staaldaken relatief laag zijn, is er onder de zonnepanelen onvoldoende ruimte om optimizers of micro-omvormers te plaatsen.
Daarom is er hoge versie van het landscape montageprofiel en een hoge versie van het portrait montageprofiel, zodat optimizers en micro-omvormers wel geplaatst kunnen worden onder de zonnepanelen.
Het ClickFit EVO montagesysteem voor staaldaken is ook toepasbaar op gegolfde staaldaken.
Voor landscape montageprofielen zijn speciale adapterprofielen verkrijgbaar die zorgen voor een waterdichte aansluiting op gegolfde dakplaten.
Bij de portrait montageprofielen zorgt de EPDM afdichtingslaag onder het profiel al voor een waterdichte afwerking, waardoor een adapterprofiel in dat geval niet nodig is.
Het ClickFit EVO staaldak montagesysteem maakt gebruik van zelftappende torx schroeven.In tegenstelling tot zelfborende schroeven maken deze schroeven geen gat in de staalplaat.
Dankzij de scherpe punt drukken de zelftappende schroeven het staal lokaal naar beneden, waardoor de schroefdraad extra grip krijgt. Dit zorgt voor een sterke en betrouwbare bevestiging van de montageprofielen aan de staalplaat.
Voor een kwalitatief goede installatie is het daarom belangrijk dat je de juiste schroeven gebruikt bij het monteren van zonnepanelen op een staaldak.
Door gebruik te maken van onze Clickfit EVO staaldak montagesets selecteer je eenvoudig de juiste materialen voor jouw situatie. Zo ben je verzekerd van een veilige installatie met de juiste onderdelen.

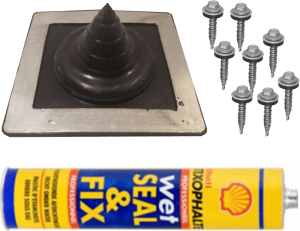

Om de DC-kabels — of bij micro-omvormers de AC-kabels — door het dak richting de omvormer te voeren, kun je gebruikmaken van een dakdoorvoer voor staaldak en golfplatendak. Deze dakdoorvoer wordt compleet geleverd met schroeven en bitumineuze kit voor een waterdichte afwerking. De gebruikte tixophalte kit is zelfs toepasbaar onder natte omstandigheden.
Een andere mogelijkheid is om met een flexbuis langs de dakplaten te werken en via de gevel of onder de nok het gebouw binnen te gaan.
Bij het gebruik van DC-kabels is het belangrijk om aparte doorvoeren te gebruiken voor de pluskabels en voor de min- en aardekabels. Op deze manier wordt het risico op schade door vlambogen zo klein mogelijk gehouden.
Wil je nóg beter weten hoe het installeren van zonnepanelen op een staaldak in zijn werk gaat? Lees dan de montagehandleiding en brochure van het Esdec Clickfit EVO staaldak montagesysteem. Download ze door op onderstaande links te klikken.
Montagehandleiding Esdec Clickfit EVO staaldak montagesysteem
