Oplossingen voor problemen met Growatt omvormers

Hier vind je oplossingen voor de meest voorkomende problemen met Growatt omvormers.

Wifi instellen

Het beste werkt het om via de hotspot modus de gegevens van je Wifi thuisnetwerk door te geven aan de omvormer. De omvormer maakt hierbij een eigen Wifi netwerk (hotspot), waarmee je met je telefoon verbinding maakt. Vervolgens geef je via de ShinePhone app de gegevens van je Wifi thuisnetwerk door.

Volg onderstaande stappen:

• Maak een Growatt account aan op https://server.growatt.com
• Installeer de Growatt ShinePhone app op je telefoon of tablet.
• Sluit de WiFi adapter aan op de omvormer volgens de Growatt handleiding.

• Scan de streepjescode van de datalogger in de ShinePhone app.
• Kies de hotspot modus.
• Druk kort op het knopje onder de WiFi module. Het lampje moet nu continu blauw branden.
• Verbind je telefoon of tablet met de hotspot van de omvormer. Ga naar de Wifi instellingen van je telefoon of tablet en verbind met het WiFi netwerk dat begint met JPC of XGD. Het wachtwoord van de hotspot is 12345678. Klik op “Volgende“ in de ShinePhone app.
• Vul bij “Configure the network” de gegevens van je WiFi thuisnetwerk in.
• Voltooi de procedure.

Bekijk bovenstaande procedure in dit filmpje.

Voor een uitgebreidere beschrijving van deze procedure en de installatie van andere Growatt dataloggers kun je deze handleiding gebruiken.

Als je de omvormer bij HelionEnergie.nl hebt besteld, heb je de benodigde installateurscode ontvangen. Mocht dat niet het geval zijn, neem dan contact met ons op.

Wifi LED codes

• Blauwe LED knippert: Er is communicatie tussen de omvormer en de Growatt servers. Alles is goed ingesteld en werkt naar behoren.
• Groene LED knippert: Verbonden met de router, maar niet verbonden met Growatt servers. Controleer of poorten 5279 en 5280 open staan in je router. Bij de meeste moderne routers worden deze poorten dynamisch geopend voor uitgaande verbindingen. Als deze poorten inderdaad (dynamisch) geopend zijn en je internetverbinding verder goed is, is dit wellicht een tijdelijk probleem.
• Rode LED knippert: ShineWifi-X in begintoestand. Hou de knop onder de Wifi module enkele seconden ingedrukt om terug te keren naar deze toestand.
• Blauwe LED constant aan: ShineWifi-X in hotspot modus. Je kunt de Wifi instellen middels bovenstaande procedure.
• Groene LED constant aan: Kan geen verbinding maken met de router. Zijn de gegevens van je Wifi thuisnetwerk goed ingevuld? Staan er vreemde tekens in de netwerknaam en/of het wachtwoord? Gebruik alleen letters en cijfers in beide.
• Rode LED constant aan: Probleem met ShineWifi-X module. Neem contact op met HelionEnergie.nl als je de omvormer bij ons hebt aangeschaft.
• Alle LED’s uit: Geen verbinding met de omvormer. Staat de omvormer aan?
• Alle LED’s aan: De datalogger is defect en moet worden vervangen.

ShineLink-X instellen

1. Plaats de RF dongle in de omvormer en sluit de ShineLAN box aan op internet.
2. Druk kort op het knopje onderop de RF dongle.
3. Als de ShineLAN box is opgestart, druk dan kort op het knop je achterop.
4. Als het lampje op de RF dongle langzaam knippert en het configuratielampje op de ShineLAN box uit is, is de verbinding ingesteld.
5. Open de ShinePhone app, ga naar het Installatie tabje en klik op “Datalogger toevoegen”.
6. Scan de streepjescode achter op de ShineLAN box.

Als alles goed is ingesteld, branden de lampjes op de ShineLAN box als volgt:

Foutmelding “Datalogger is toegevoegd”

Als bij het instellen van de ShineWifi-X, ShineLAN-X of de ShineLink-X de melding “Datalogger is toegevoegd” verschijnt, dan is de datalogger (dus de ShineWifi-X, ShineLAN-X of ShineLink-X) al gekoppeld aan een ander account. Als je inlogt op dat account, zou je de datalogger en de gegevens van de omvormer moeten kunnen zien.

Mijn omvormer start niet op, ook al heb ik alles aangesloten

Growatt omvormers gaan uit om energie te besparen als het donker is. Dus als er geen zonnepanelen zijn aangesloten, blijft de omvormer uit. Als je toch zonnepanelen hebt aangesloten en de omvormer start niet op, is meestal de polariteit van de aansluiting van de zonnepanelen verkeerd om. Dus de plus en min van je string zijn omgedraaid. Zet de multimeter op de hoogst mogelijke gelijkspanning en meet de stringspanning na. Als je plus en min goed hebt aangesloten, mag er geen minteken in het scherm staan. Draai de aansluiting om als er wel een minteken in het scherm staat.

Controleer ook of de pinnen van de MC4 connectors helemaal in de connectors zijn gedrukt. Verwijder de connectors uit de omvormer. Draai de wartels los en druk de pinnen nog eens stevig aan. Draai de wartels weer vast, klik ze in de omvormer en kijk of de omvormer opstart.

Stringomvormers hebben daarnaast een minimale opstartspanning nodig. Voor de Growatt omvormers is deze spanning als volgt:
– MIC serie t/m 2000W: 50V
– MIC serie 2500W-3300W: 80V
– MIN serie: 100V
– MOD-X serie: 200V
– MOD-XH serie: 160V
– MID 15K-25K serie: 250V
– SPH serie (1-fase): 150V
– SPH serie (3-fasen): 160V

Zorg ervoor dat de stringspanning minimaal bovenstaande spanning opwekt, ook bij weinig licht.

PE abnormal foutmelding

De omvormer meet de spanning tussen de nul (N, Neutral) en aarde (PE, Protective Earth) en die moet kleiner zijn dan 12Vac. Als je de fase (L, Line) en nul (N) hebt omgedraaid, krijg je de foutmelding “PE abnormal”. De omvormer meet dan 230Vac tussen N en PE. Ook kan het zijn dat PE niet goed is aangesloten. Controleer de PE aansluiting daarom bij de omvormer, bij de werkschakelaar en in de meterkast.

Mijn Growatt omvormer levert maximaal 2500W terug, terwijl ik een omvormer met een hoger maximaal vermogen heb

Dit is een probleem met de firmware van bepaald modellen. Als je de omvormer bij HelionEnergie.nl hebt aangeschaft, geef ons dan het serienummer door. Wij laten vervolgens de firmware bijwerken door Growatt.

Hoe sluit ik de signaaldraden van mijn Growatt ARK-XH accuset aan op Growatt XH-serie omvormers?

Gebruik voor het aansluiten van de de signaaldraden op XH-serie omvormers de volgende definities:

A: bruin
B: half bruin
W+ of Enable+: oranje
W- of Enable-: half oranje

Sluit de draden voor 1-fase omvormers aan op de SYS COM connector en voor 3-fasen omvormers op de 30-polige COM connector volgens onderstaand schema:

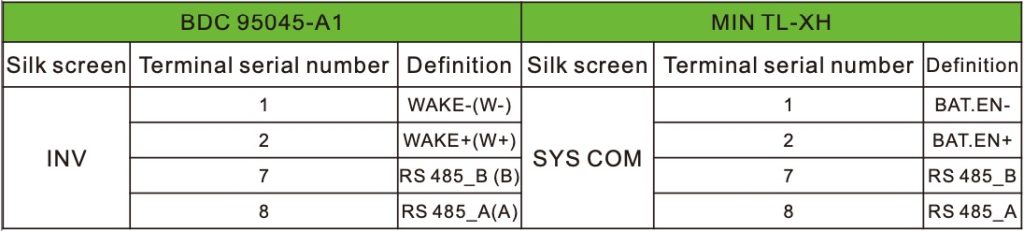

Bedradingsschema om de accu communicatie aan te sluiten op Growatt 1-fase hybride omvormers

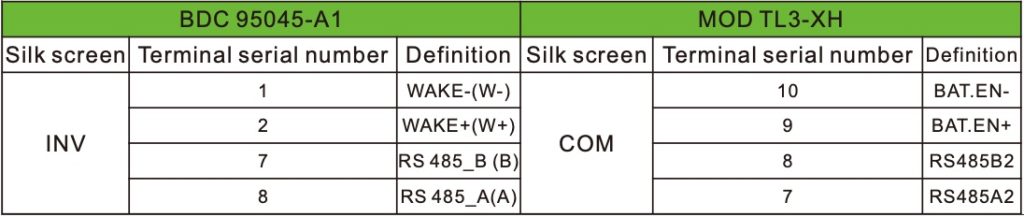

Bedradingsschema om de accu communicatie aan te sluiten op Growatt 3-fasen hybride omvormers

Growatt SYS-COM connector voor 1-fase hybride omvormers

Growatt COM connector voor 3-fasen hybride omvormers

Hoe sluit ik de Growatt Smart Meter aan op mijn XH-serie omvormer?

De Growatt Smart Meter wordt via de RS485 interface aangesloten op de omvormer. De verbindingen zijn als volgt:

SPM
A1: Pin 5
B1: Pin 6

Op de omvormer worden de draden naar de slimme meter volgens onderstaande tabel aangesloten op pinnen 5 (A) en 6 (B).

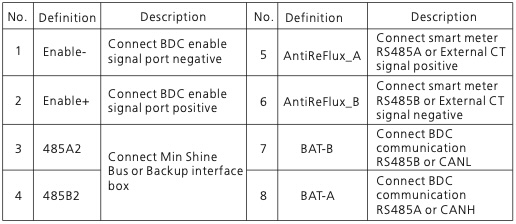

Growatt XH 1-fase omvormer communicatie pinout

Growatt SPH 1-fase communicatie pinout

TPM
A+: Pin 5
B-: Pin 6

Op de omvormer worden de draden naar de slimme meter volgens onderstaande tabel aangesloten op pinnen 5 (A) en 6 (B).

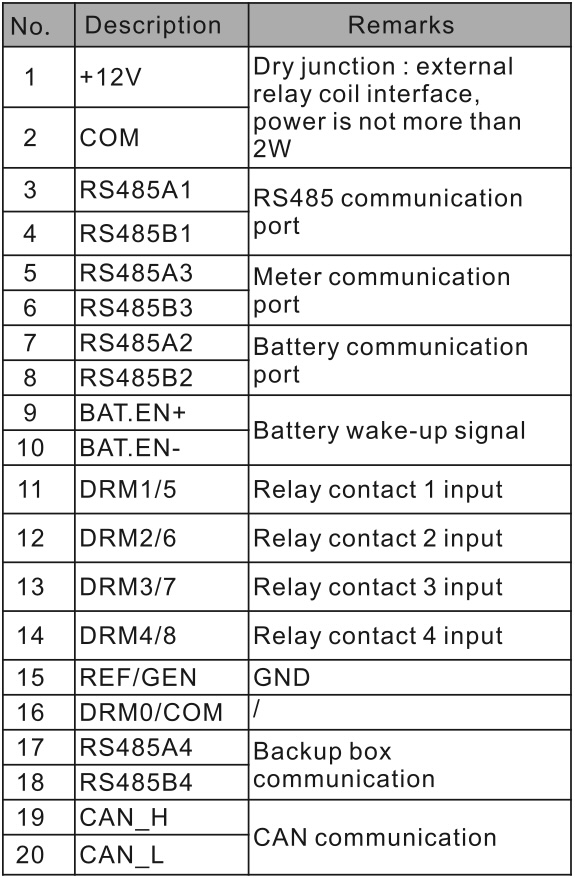

Growatt XH 3-fasen communicatie pinout
